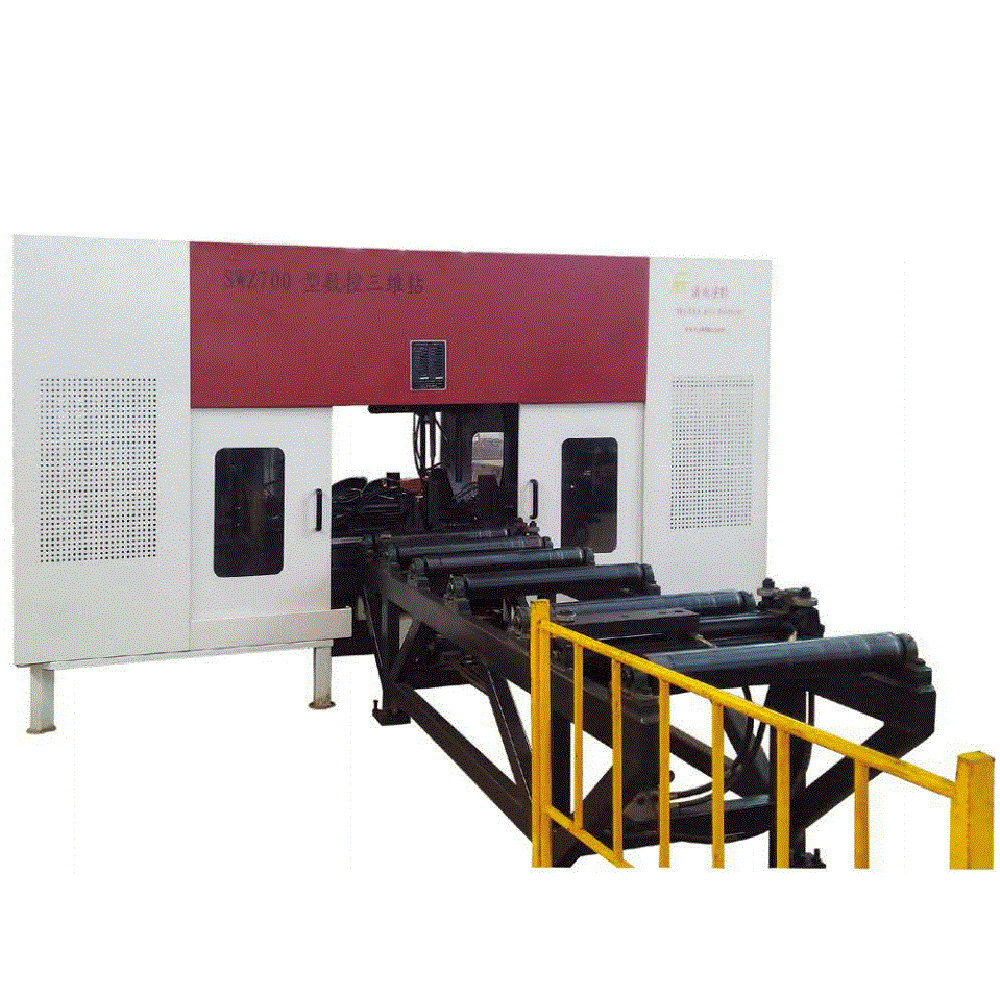

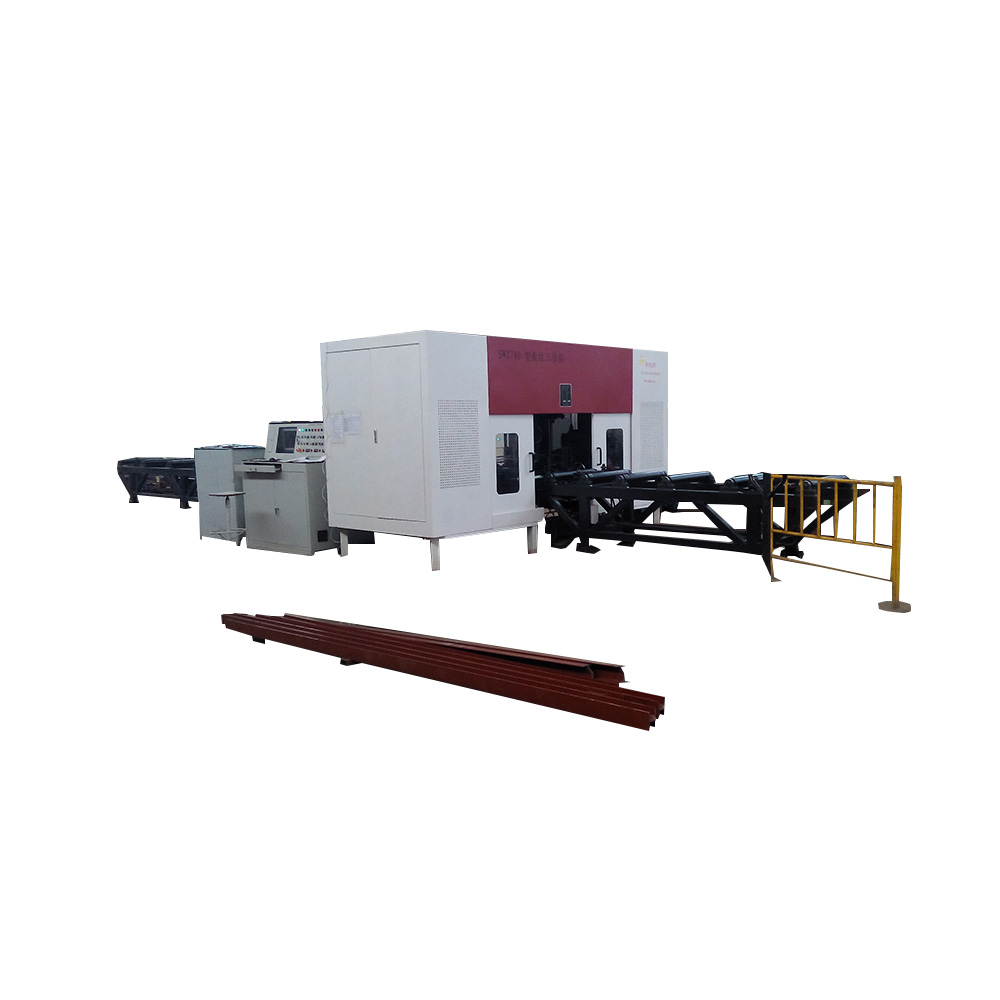

SWZ700X400-9四軸數控型鋼三維鉆床設備用途
應用
本機床主要用于H型鋼、槽鋼和箱型梁的鉆孔加工，廣泛用于立體車庫、鋼結構建筑、橋梁、塔桅和網架等行業。4軸數控型鋼三維鉆床采用四個伺服電機實現2個垂直方向、1個水平方向和1個長度的鉆孔定位。3個鉆孔面上，每個面有3個鉆孔主軸，每個面上的3個鉆孔主軸由一臺變頻電機驅動，鉆孔主軸為自控行程鉆孔主軸，工件一次通過設備后三個面上的孔均可加工完畢，效率高，孔位精度高，是鋼結構制造業中保證質量的必不可少的設備。
技術參數
項 目 名 稱
單位
規 格
H型鋼：寬度×高度
mm
700×400
H型鋼：寬度×高度
mm
100×50
自動送進料道長度
mm
8000
工件腹板厚度
mm
≤40
重量
kg
4000
鉆孔主軸數量
個
9
每個主軸轉速范圍
r/min
100～560
軸向工進速度
mm/min
20～200
上單元主軸進給行程
mm
220
左、右單元主軸進給行程
mm
220
腹板鉆孔直徑范圍
mm
Φ6-φ40
翼板鉆孔直徑范圍
Mm
中心線
移動范圍
上單元主軸橫向位置移動范圍
mm
30～660
左右單元主軸上下位置移動范圍
mm
30～360
非基準側單元水平移動距離
mm
400
鉆夾形式
莫氏錐度
4＃
孔群內孔距誤差
mm
±0.5
相鄰孔群孔距誤差
mm
±0.75
壓縮空氣壓力
MPa
0.4-0.6
鉆頭冷卻方式
空冷
夾持臂上下（豎直方向）行程
mm
220
夾持臂運動（前進方向）行程
mm
9500
齒輪齒條傳動伺服電機功率
KW
約4
上料道外形尺寸（長×寬×高）
mm
9500×1250×1630
下料道長度
mm
8000
總功率
KW
約30
生產線外形尺寸 L×W×H
mm
20000×4220×3120
CAD圖紙自動轉換成控制程序
