鋼管校直校圓機

一、用途：

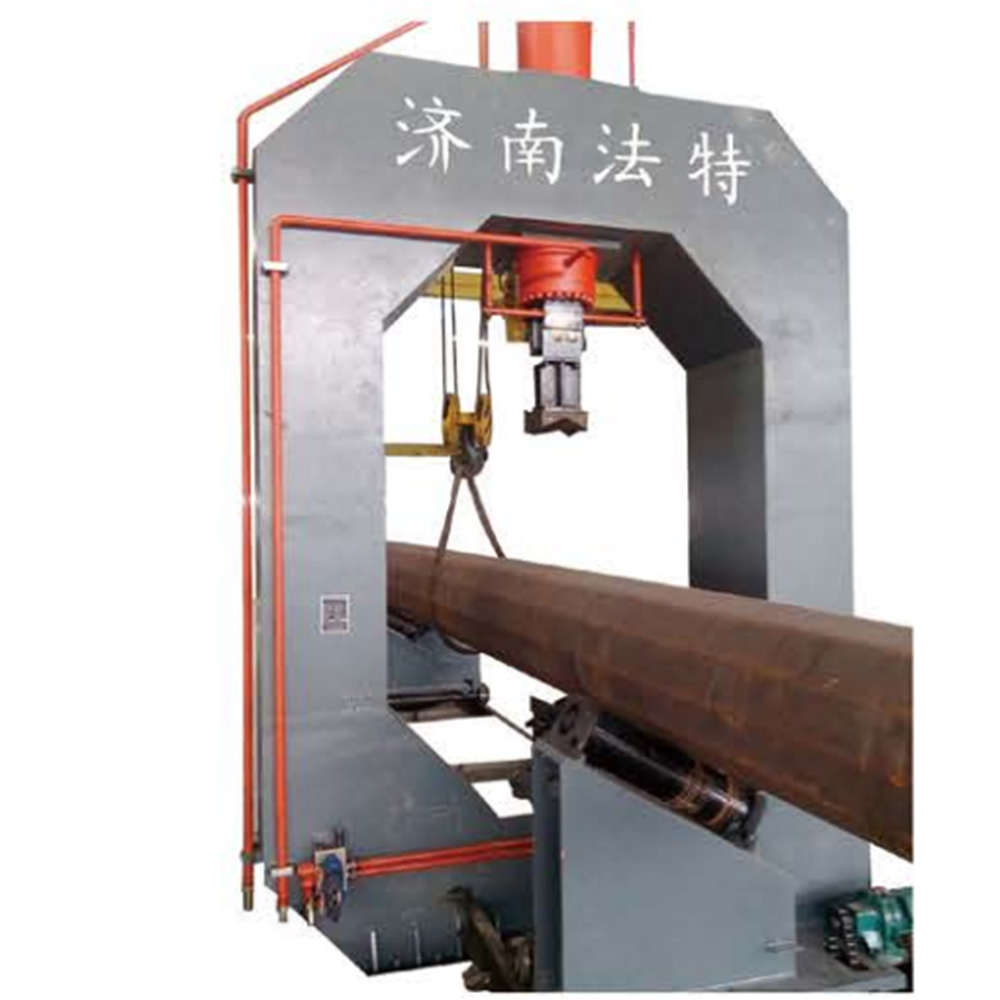

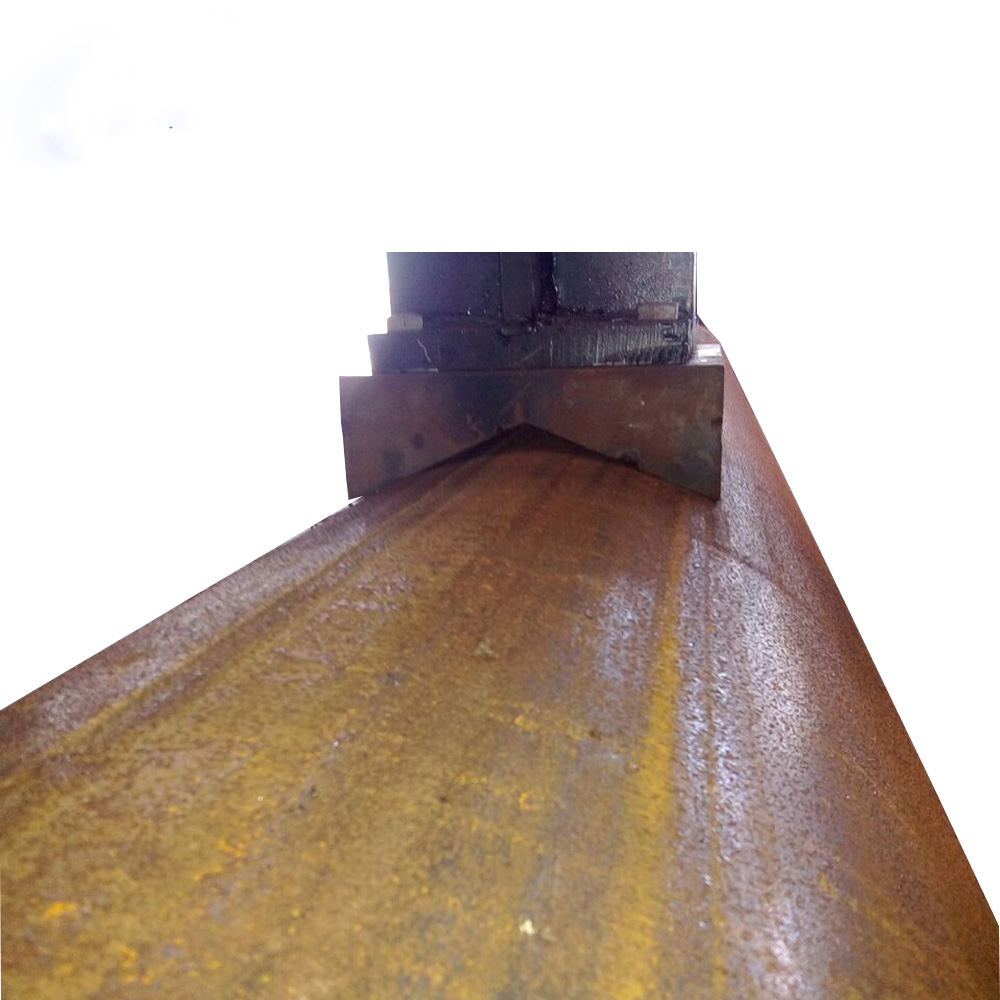

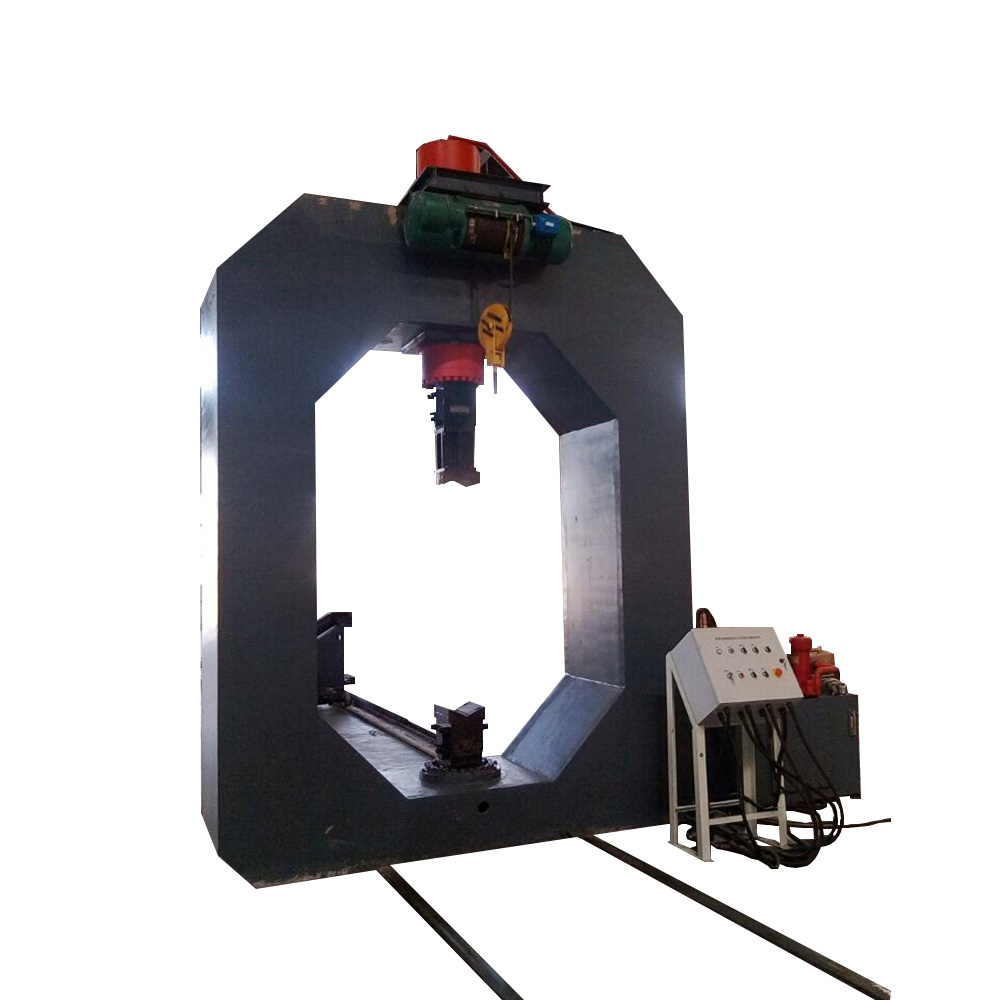

本機為龍門式液壓合縫校直機，主要用于將卷制或折彎成型的鋼管壓緊合逢校直，便于鋼管焊接，也可以用于圓筒、錐筒棱筒的合縫校直焊接，在石油、電力、造船及化工等行業有廣泛的應用。

二、技術特征：

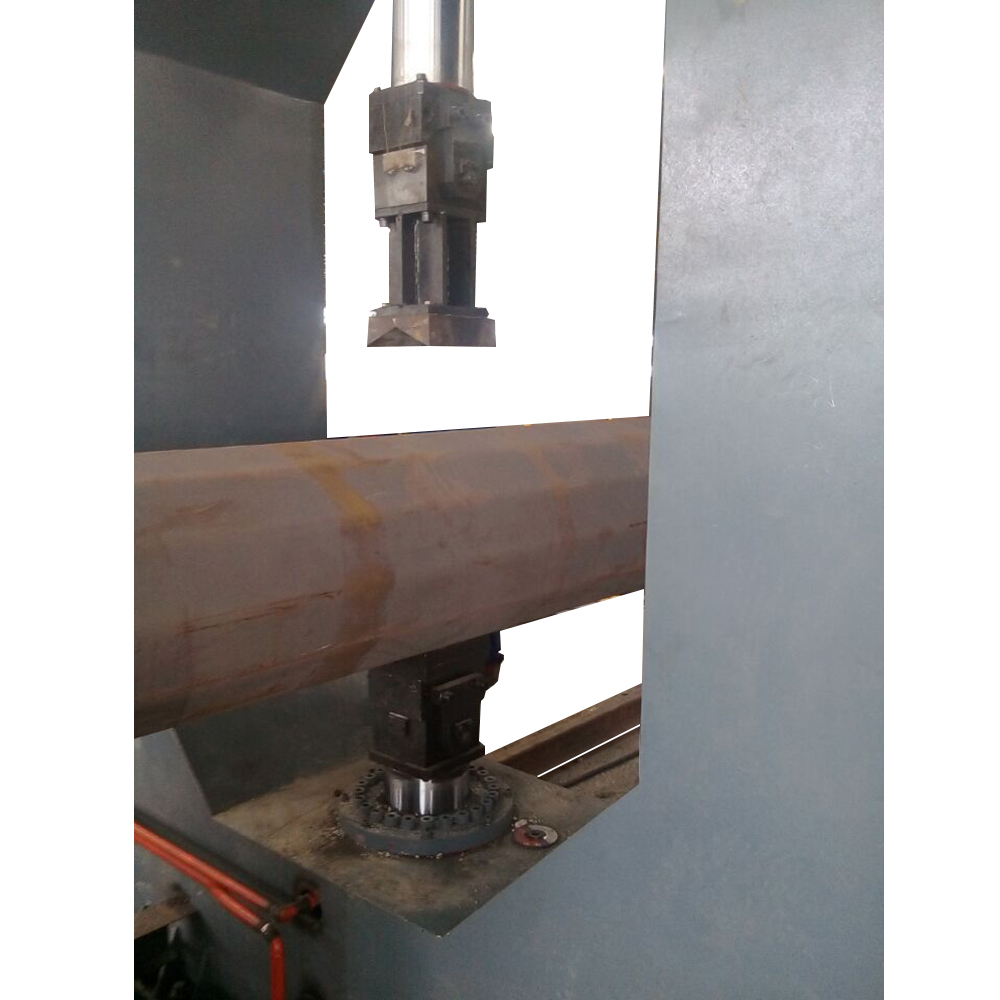

■ 本機上部安裝有下、下主油缸，兩側各安裝一個夾緊油缸，夾緊油缸在油缸帶動下可以上下移動，配合加長壓桿可對 Φ200mm-Φ1500mm 范圍內各種直徑的鋼管進行合縫作業。

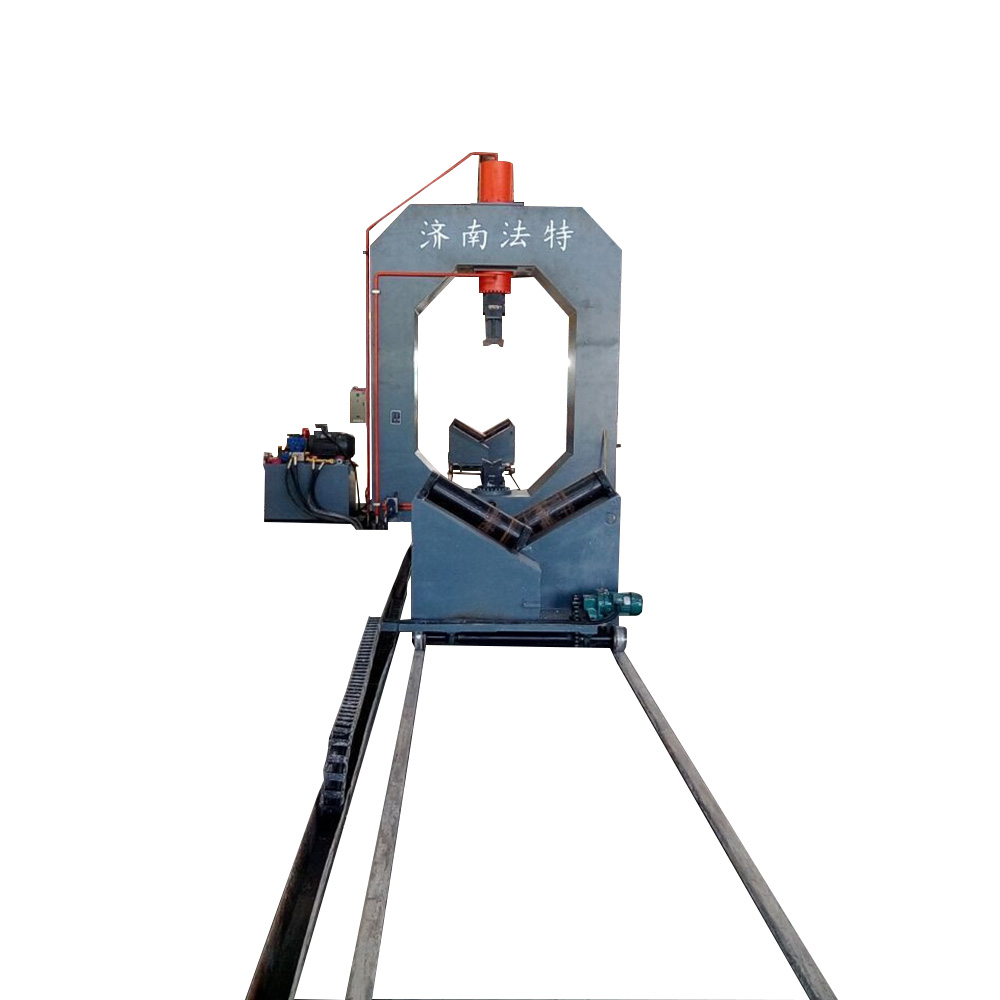

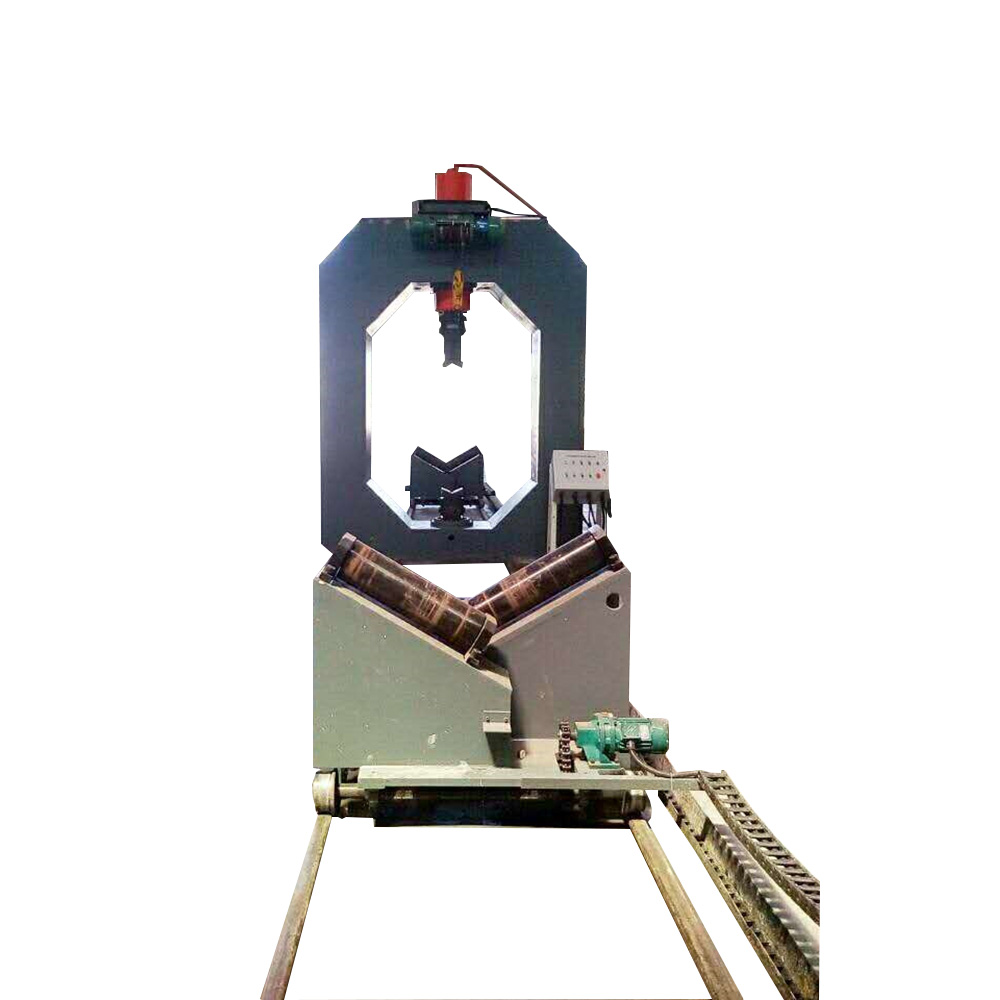

■ 主機下部有V 形工作臺。

■ 前后配電動驅動滾道，降低了工人的勞動度。

■ 該機還可配上前后支架對鋼管進行校直作業，一機兩用。

三、主機主要技術參數：

HX1500龍門式液壓鋼管合縫機的組成、主要技術參數和配置明細

1、 設備的組成

設備由龍門式液壓機、液壓站、控制柜、電動托架、托架導軌等部分組成。

2、 設備的主要技術參數

2.1  加工工件直徑范圍：φ200-φ1500mm（壁厚20mm，Q345）；

2.2  噸位：

主油缸：250噸；

兩側油缸：40噸；

2.3工作缸行程：

主  缸： 1000mm；

兩側油缸：600mm；

升降缸：700mm

2.4  工作行程速度:   主油缸16mm/sec；

兩側油缸 10-80mm/sec,速度可調

2.5  回程速度:       主油缸80mm/sec；

兩側油缸 100mm/sec,速度可調

2.6  功率:      22KW

2.7  外形尺寸：3000×1070×4800 mm

2.8  總重:  18噸；
